스마트 인체감지 절전시스템Occupancy Control Module

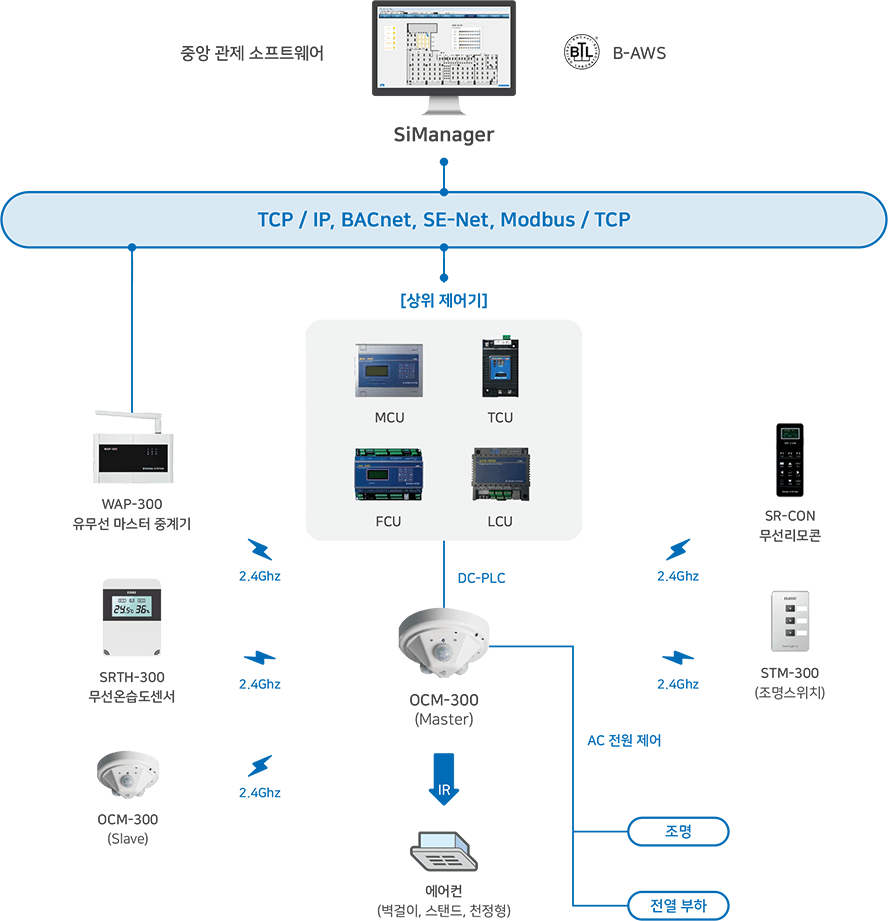

시스템 구성도
-
스마트 인체감지 절전시스템 개요
- 스마트 인체감지 센서는 3방향 별 고감도 인체감지 센서를 통하여 360도 전방위 재실 유무를 감지하는 유무선 인체감지 솔루션입니다.
각 방향별 감지 감도를 설정할 수 있어 보다 정밀하게 사용환경에 따라 적용 가능하며, 또한, 마스터 / 슬레이브설정을 통하여 보다 광역의 공간에 대한 통합된 재실 감시는 물론 그에 연동하여 부하제어가 가능한 솔루션입니다.
스마트 인체감지 센서는 공간에 대한 통합된 재실제어를 위하여 자체에 6개의 에어컨제어용 IR 트랜스 미터와 조명 부하를 직접 제어할 수 있는 스위치를 내장하여 부재 시에 연결된 조명 부하와 에어컨을 자체적으로 오프하여 에너지를 절감할 수 있는 스마트절전 제어 솔루션입니다.
또한, 유선통신과 무선통신을 모두 지원하므로 사용환경이나 설치환경에 따라 유연하게 시스템을 구성 할 수 있습니다.
-
스마트 인체감지 절전시스템 기능
- 360도 전방위 인체감지검출 (ZP : PIR, ZM : Microwave)
- 3방향 별 감지 감도설정 (근접한 방과 통로 구분 등)
- 마스터 / 슬레이브설정에 의한 광역의 재실센싱기능
- 6개의 에어컨 IR 트랜스미터에 의한 전방위 에어컨제어기능
- 리모컨에 의한 에어컨 직접제어 가능 (적외선(IR) 리모컨 6개 내장)
- IR 수신 센서에 의한 에어컨 리모컨학습기능 (ZP전용)
- 내장 조도 센서에 의한 조도 감지 및 조도 설정에 의한 연동 제어기능
- 재실 연동용 조명제어 AC 전원 스위칭 릴레이 내장
- 다양한 종류의 에어컨 타입설정 (삼성, LG, 캐리어 외) 및 제어기능
(운전, 모드, 온도, 풍량, 풍향 등)
- 2.4GHz 무선통신 (802.15.4 Zigbee) 지원, 통신어드레스 및 채널 설정 딥스위치
- 무선온도 센서 (SRTH), 무선조명 스위치 (STM) 연동 및 통합관리기능제공
- 상위시스템 통합용 유선통신지원 (ZP : DC-PLC 통신, ZM : RS-485통신)
- 동작 감지상태 (적색) 및 재실 유지상태 (녹색) 표시용 LED
- 무선리모컨 (SRCON)에 의한 설정 및 원격 펌웨어 업그레이드 기능지원
