제품소개

조명제어기

LCU-3000 조명 마스터 제어기 조명 마스터 제어기
조명제어를 위한 통합 제어기 (통합형)
  • 온·오프 및 디밍제어
  • 재실 센서 연동 및 에어컨 절전제어
  • 개별, 그룹, 패턴 제어
  • 프로그램 스위치 : 최대 64개
  • 최대 64 XRM, 256릴레이
  • 통신 : LAN (100M), RS-485 (x3), SM-NET, PL-NET
  • 프로토콜 : CU-NET, XM-NET, SM-NET, PL-NET
  • 스케줄 및 연동 설정 기능
  • 디지털 입력 2채널 및 소방 연동 기능
  • 모드 버스 마스터 / 슬레이브 기능
  • 원격 펌웨어 업그레이드 지원
  • 원격 터미널 모니터링 및 설정 기능
  • 전원 : AC24V, 50 / 60Hz, MAX 50mA
  • 크기 : 120W x 115H x 50D (mm)
LCU-2200 중용량 릴레이 내장 조명제어기 중용량 릴레이 내장 조명제어기
조명제어를 위한 주 제어기 (경부하용)
  • 통신관리, 입·출력 관리 등 조명 DDC 기본기능
  • 개별, 그룹, 패턴 제어
  • 프로그램 스위치 : 최대 32개
  • 최대 32 XRM, 128릴레이
  • 내장 릴레이 : 4개 (AC250V, 20A)
  • 통신 : RS-485 (x2), SM-NET (15V)
  • 프로토콜 : CU-NET, XM-NET, SM-NET
  • 원격 펌웨어 업그레이드 지원
  • 전원 : AC24V, 50 / 60Hz, MAX 50mA
  • 크기 : 120W x 115H x 50D (mm)
LCU-2000 대용량 릴레이 분리형 조명제어기 대용량 릴레이 분리형 조명제어기
조명제어를 위한 주 제어기 (중부하용)
  • 통신관리, 입·출력 관리 등 조명 DDC 기본기능
  • 개별, 그룹, 패턴 제어
  • 프로그램 스위치 : 최대 32 / 64개
  • 최대 32 / 64 XRM, 128 / 256릴레이
  • 내장 릴레이 : 4개 (AC250V, 25A)
  • 통신 : RS-485 (x2), RS-232, SM-NET (15V)
  • 프로토콜 : CU-NET, XM-NET, SM-NET
  • 셀프 테스트 및 원격 펌웨어 업그레이드 지원
  • 전원 : AC24V, 50 / 60Hz, MAX 50mA
  • 크기 : 160W x 105H x 79D (mm) (단 LCU-2000D 모델의 전원은 DC24V 용)
XRM Series 조명제어 확장 모듈 조명제어 확장 모듈
조명제어를 위한 확장 모듈 (4회로) 용도에 따른 다양한 타입 지원
  • XRM-4A : AC전원형
    • 전원 AC24V, 릴레이 : 4개 (AC250V 25A)
    • 통신 : XM-NET(커넥터형)
    • 크기 : 160W × 105H × 79D (mm)
  • XRM-4C : 경부하용
    • 전원 AC24V, 릴레이 : 4개 (AC250V 20A)
    • 통신 : XM-NET (커넥터형)
    • 크기 : 120W x 115H x 50D (mm)
  • XRM-4B : 원격 판넬용
    • 전원 AC24V, 릴레이 : 4개 (AC250V 25A)
    • 통신 : XM-NET (단자형), SM-NET
    • 크기 : 160W × 105H × 79D (mm)
  • XRM-4D : DC전원형 (한전용)
TPSM Series 프로그램 스위치 (터치형) 프로그램 스위치 (터치형)
터치형 조명제어용 프로그램 스위치, 회로수에 따라 다양한 종류 지원
  • 싱글형 : 4종
    • TPSM-S1~S4 : 1~4구 스위치
    • 크기 : 76W x 120H x 43D (mm)
    • 통신 : SM-NET DC 전력선 통신
    • 전원 : DC 15V, 15mA
  • 더블형 : 3종
    • TPSM-D4~D8: 4~8구 스위치
    • 크기 : 120W x 120H x 43D (mm)
    • 통신 : SM-NET DC 전력선 통신
    • 전원 : DC 15V, 15mA
PSM-RPT SM-NET 통신 변환기 SM-NET 통신 변환기
프로그램스위치 모듈 통신 리피터
  • XM-NET(RS-485) to SM-NET 컨버터
  • 2WAY SM-NET 컨버터
  • 전원 상태 및 송수신 표시 LED
  • 통신 : RS-485, SM-NET 2포트
  • 옵션 : 디지털 입력 2포트
  • 전원 : AC220V, 50 / 60Hz
  • 크기 : 72W x 115H x 43D (mm)
BPSM Series 프로그램 스위치 (버튼형) 프로그램 스위치 (버튼형)
버튼형 조명제어용 프로그램 스위치, 회로수에 따라 다양한 종류 지원
  • 싱글형 : 4종
    • BPSM-S1~S4 : 1~4구 스위치
    • 크기 : 76W x 120H x 43D (mm)
    • 통신 : SM-NET DC 전력선 통신
    • 전원 : DC 15V, 15mA
  • 더블형 : 7종
    • BPSM-D2~D8 : 2~8구 스위치
    • 크기 : 120W x 120H x 43D (mm)
    • 통신 : SM-NET DC 전력선 통신
    • 전원 : DC 15V, 15mA
DIM-F8, H8 조명 디밍 제어기 조명 디밍 제어기
멀티채널 조명용 디밍 제어기
  • 위상 제어 및 전압 제어(0_10V) 디밍 지원
  • 최대 DIM 7대, 64개 디밍 회로 제어
  • 개별 제어, 그룹 제어, 스위치 제어
  • 디밍 단계 : 1% 단위 디밍, 0-100% 제어
  • 통신 : RS-485 (x2)
  • 프로토콜 : CU-NET, XM-NET
  • 제어기 종류 :
  • DIM-F8 : 전압 제어용, 채널당 800W
    대상 : 형광등, LED 등 제어 (전용 안정기 필요)
  • DIM-H8: 위상 제어용, 채널당 800W
    대상 : 할로겐, 백열등, AC 다이렉트 LED 등

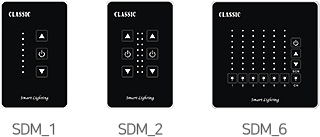

SDM Series 디밍제어기 스위치 디밍제어기 스위치
조명용 디밍 제어기 전용 디밍 스위치
  • 디밍 스위치 전용 컨버터(SM-RPT) 사용
  • 개별, 그룹, Scene 제어
  • 채널별 8단계 LED 바 및 업 다운 / 온 오프 버튼
  • 통신 : RS-485 from SM-RPT RJ-45 커넥터
  • 전원 : DC24V from SM-RPT RJ-45 커넥터
  • 스위치 종류
    SDM-R1 : 싱글 1구, 76W x 120H x 43D (mm)
    SDM-R2 : 싱글 2구, 76W x 120H x 43D (mm)
    SDM-R6 : 더블 6구, 120W x 120H x 43D (mm)
STM-300-ZC Series 무선 조명 스위치 무선 조명 스위치
SDM-300-ZC : 지그비 디밍 스위치
  • 통신 : 지그비 (IEEE 802.15.4), PL-NET
  • 전원 : DC_PLC전력선 또는 DC24V
  • 출력 : LCM-300 무선연동 (채널, 주소, 구수)
  • 크기 : 싱글 76W x 120H x 45D (mm), 더블 120W x 120H x 45D (mm)
  • 종류 : 싱글형 1구~3구, 더블형 4구, 6구
  • 상위제어기 : LCU-3000, TCU-3000
LCM-300 Series 무선 등단위 조명 제어기 무선 등단위 조명 제어기
LCM-300-Z : 지그비 등단위 조명 제어기
  • 통신 : 지그비 (IEEE 802.15.4)
  • 전원 : AC220V, 60Hz
  • 출력 : ON / OFF 제어, AC220V / 5A
  • 크기 : 40W x 70H x 28D (mm)
  • 옵션 : 동작감지센서 (LPS), 무선리모컨 (SR-CON)
  • 상위제어기 : STM-300ZC, WAP-300
STM-Series 무선 조명 스위치 무선 조명 스위치
STM-300-Z : 지그비 무선 조명 스위치
  • 통신 : 지그비 (IEEE 802.15.4)
  • 전원 : AC220V / 60Hz
  • 출력 : ON / OFF 제어, AC220V / 3A
  • 크기 : 싱글 76W x 120H x 45D (mm), 더블 120W x 120H x 45D (mm)
  • 종류 : 싱글형 1구~3구, 더블형 4구, 6구
  • 상위 제어기 : WAP-300, OCM-300, SRCON

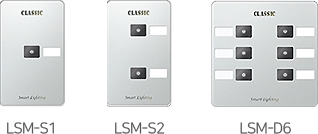

LSM-Series DC전력선 조명 스위치 DC전력선 조명 스위치
DC 전력선 통신 조명제어 스위치
  • 통신 : PL-NET
  • 전원 : DPLC 전력선 (DC24V)
  • 출력 : ON / OFF 제어, AC220V / 5A TRIAC 출력
  • 크기 : 싱글 76W x 120H x 45D (mm), 더블 120W x 120H x 45D (mm)
  • 종류 : 싱글형 1구~3구, 더블형 4구, 6구 상분리 타입 (옵션)
  • 상위 제어기 : LCU-3000, FCU-2200

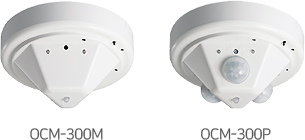

OCM-Series 스마트 인체감지 제어기 스마트 인체감지 제어기
무선 인체감지 절전 제어기
360도 전방위 인체감지센서를 이용하여 재실 유무에 따라 전등과 에어컨을 제어한다.
  • 통신 : 지그비 (IEEE 802.15.4), PL-NET
  • 전원 : AC220V / 60Hz, Max.1W
  • 출력 : ON / OFF 릴레이 접점 출력, 에어컨 제어용 IR 트랜스미터 (6개) 무선 스위치 지그비 RF 연동
  • 크기 : 120D x 62H (mm)
  • 종류 : ZP (PIR 센서용), ZM (MW 센서용)
  • 상위 제어기 : LCU-3000, TCU-3000, WAP-300
